منظومة CHL-906 ELINT-A/ESM/EW/PR/ECM

[عبد الودود]

على حسب علمي الدول العربية ليست مهتمة بهذا المجال
ولم اقرأ في اي صحيفة اجنبية خبر عن منظومة حربية الكترونية عربية حديثةي​

من اهم القطاعات التي اهتم لها الجيش منذ عقود من الزمن وقام بانشاء "دائرة الاشارة و الحرب الكترونية"
ومراكز قيادة و تحكم و الصيانة خليط من الانظمة الصينية و الروسية
لن يصل احد لمستوى الجيش الجزائري في هذا القطاع عربيا

مشاهدة المرفق 571910

مشاهدة المرفق 571909​

كان يمكنك مواصلة طرح موضوعك الرائع دون الحاجة لهذه المقارنات الغير احترافية من نوع جيشنا افضل من جيشكم
على كل حال دائرة الاشارة وانظمة المعلومات والحرب الالكترونية في الجيش الجزائري اصبح اسمها مؤخرا دائرة الاشارة و منظومات القيادة والسيطرة.
من جهة اخرى يمثل المركز الوطني للاشارة اهم اداة في يد الجيش الجزائري في هذا المجال

الجزائر : تدشين المركز الوطني للإشارة وأنظمة المعلومات والحرب الإلكترونية

قام الفريق أحمد ڤايد صالح، نائب وزير الدفاع الوطني، رئيس أركان الجيش الوطني الشعبي، اليوم الأحد 27 أكتوبر 2019، بزيارة تفتيش وتدشين لمؤسسة تابعة لدائرة الإشارة وأنظمة المعلومات والحرب الإلكترونية . هذه الزيارة التي تدخل في إطار متابعة تنفيذ برنامج تطوير مختلف مكونات الجيش الوطني الشعبي، أين قام...

defense-arab.com



[Black commando]

كتبت موضوعا عن المنظومة و عن استخدام بلدك الجزائر لها و انظمة أخرى كان من الأفضل أن تنهي الموضوع هنا ان كان فعلا الهدف من موضوعك التعريف بأنظمة الحرب الإلكترونية في الجزائر
أما أن تقول أنه الأفضل عربيا فهذا كلام كبير و أنت من الواضح أنك تعلم القليل جدا عما تمتلكه البلدان العربية
هناك من أدخل أنظمة حرب الكترونية من الدول العربية حتى قبل أن يعرف جيش بلدك بها. و دعني لا اتحدث كثيرا العديد من الأنظمة غير معلنة من مشغليها.
في انظمة ew معرفة نوع النظام يعتبر جزءا كبيرا من ايجاد حل له فذلك يعني انك تعرف نمط عمله و ما هي الانظمة اللازمة لمواجهته بالتحديد لذا فأغلب دول العالم لا تصرح بمشترياتها من هذه الأنظمة
هل تعتقد فعلا أن الجزائر تمتلك أنظمة اقوى من الإمارات و المملكة السعودية لكي لا أذكر أمثلة عربية أخرى في افريقيا؟



[نوبونا]

على حسب الدولة اذا دولة كانت علاقتها على سبيل المثال مع الصين "محدودة"

اصلحك الله الاسلحة الصينية فاضل تكة و تصبح متاحة على
taobao - alibaba
ادفع بالفيزا كارت اذا احببت و شيل
و لا استبعد الدفع عند الاستلام
اضحك عندما يدعي احد ان الصين تعامله معاملة تفضيلية



[باحث علمي]

ونسال الله تعالى ان يكون ذخرا وسندا للمسلمين جميعا...

كن على يقين يا اخي انها ستدعم كل شيء من غير الاسلام و المسلمين

للعلم اخي العزيز، انا من المتابعين والمعجبين بمشاراكتك الطيبه بالمنتدى ولكن اسمحلي ان اختلف معك في هذه الجزئيه فقط، كون خيرة اصدقائي من الجزائر والمغرب ولااقول الا لعنة الله على الشيطان واعداء الامه الذين يفرقون بينكم ... دولتين كبيرتين وتاريخ مشرف، كنتم ولازلتم نعم السند للعرب والمسلمين حفظكم ربي من كل متربص يريد بكم السوء والفتنه.



[Taima]

مشاهدة المرفق 571998

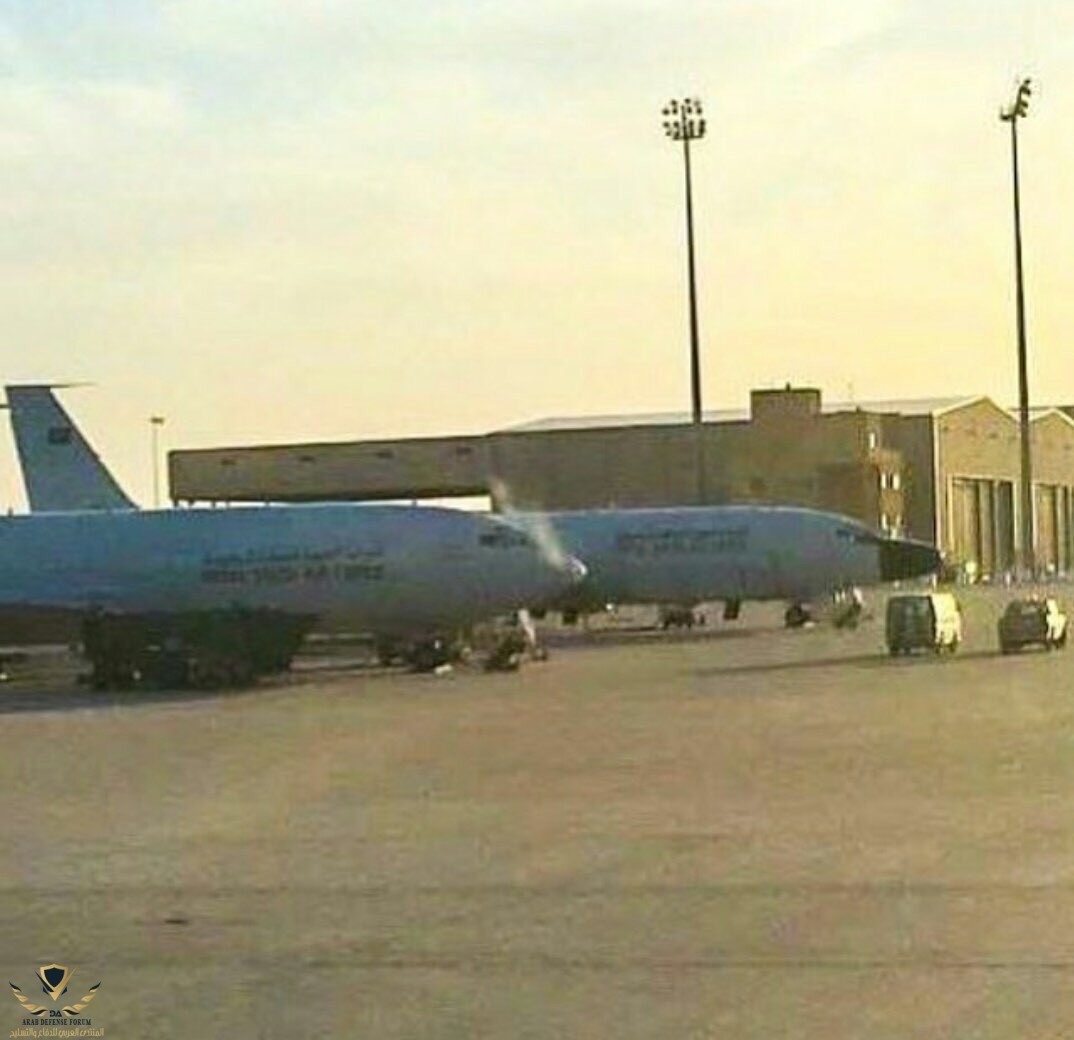

هذه الطائرة السعودية لوحدها تعادل كل ما ذكره من منظومات مجتمعة و أكثر في مهام Elint بل و تتجوازها مدى و تكنلوجية و تغطية
الله يهدي الشباب الحماس يحط في مواقف بايخا

السعودية لا تمتلك هاذي الطائرة تشابهت عليك بشكل اعتقد هاذي ما تمتلكها السعودية وفيه غيرها من الانواع الطائرات



[Black commando]

السعودية لا تمتلك هاذي الطائرة تشابهت عليك بشكل اعتقد هاذي ما تمتلكها السعودية وفيه غيرها من الانواع الطائرات

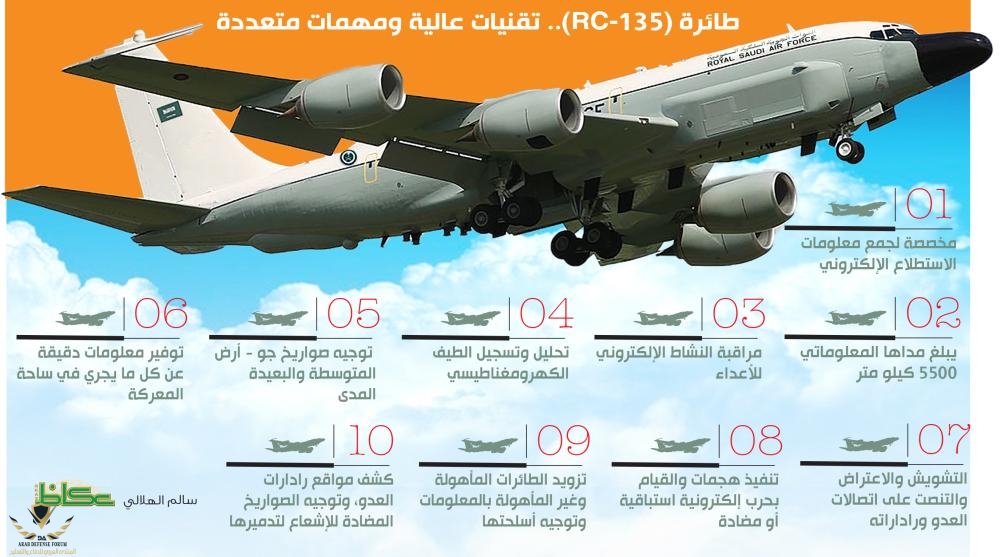

مشاهدة المرفق 571999

نعم أخي أنا أقصد البلاتفورم
صورة للسعودية



[zakaria007]

على حسب الدولة اذا دولة كانت علاقتها على سبيل المثال مع الصين "محدودة"
فلن تُصدر الصين مثل تلك المعدات لها
الجزائر استلمت من الصين العشرات من منظومات الحرب الكترونية و اتصالات و الرادارات فقط في السنة الماضية
CHL-906 كانت فقط احد منظومات التي تم استلامها و سُربت صورها

هههههه تظن ان الصين لها علاقة مع الجزاءر غير محدودة على غرار باقي الدول ؟
تم لماذا اكبر حليف لصين باكستان لم تشتري المنظومة لا اظن ان كانت المنظومة فعالة ستتاخر باكستان في اقتناءها !



[الجراح]

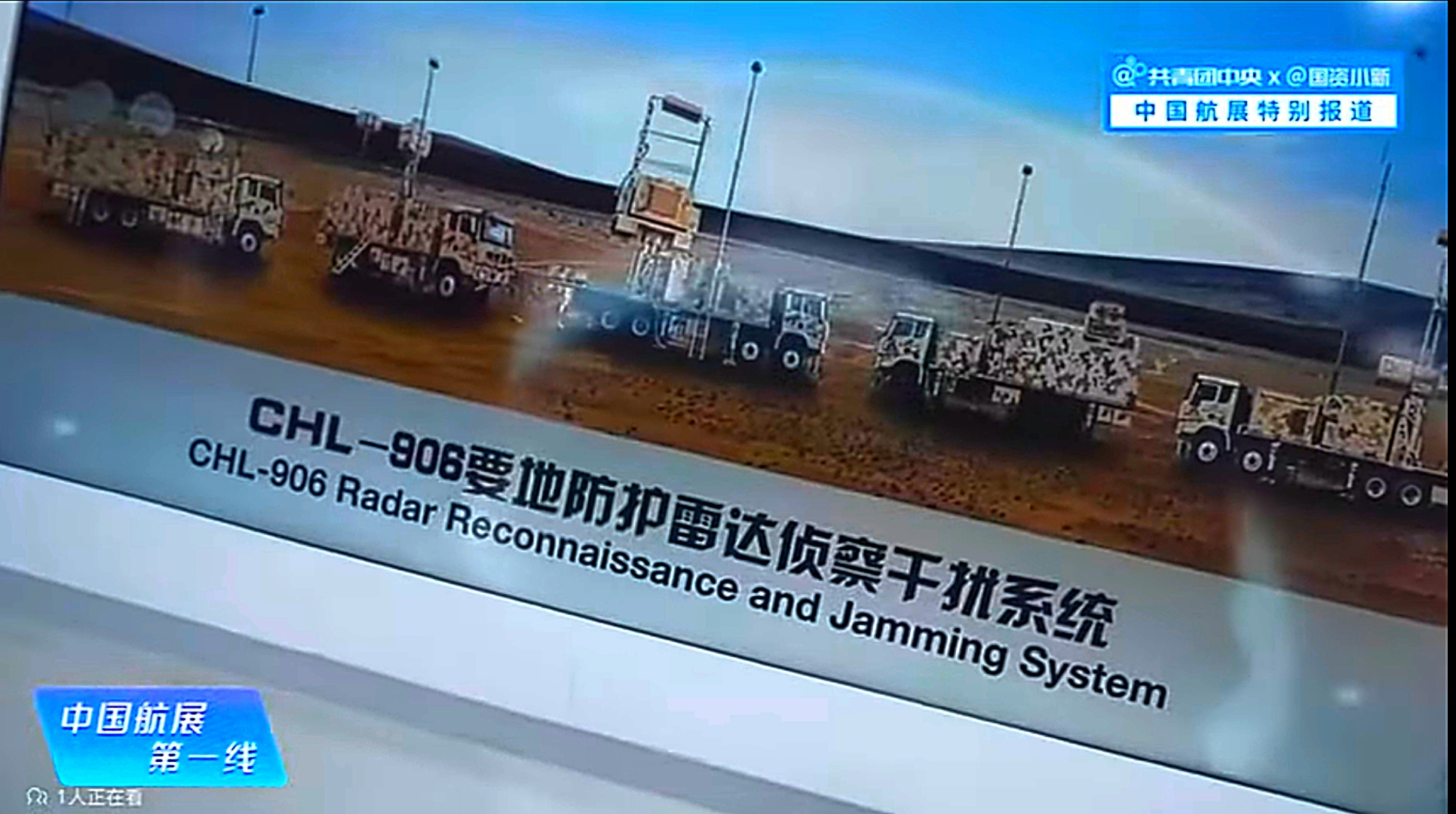

منظومة CHL-906

تُعتبر من احدث منظومات الحرب الاكترونية بالعالم التي انتجتها شركة ELINC الصينية
تُعتبر منظومة متعددة المهام
هي منظومة حرب الكترونية تم دمج فيها خصائص استطلاع و اكتشاف رادارات , تشويش على رادارات و سيطرة و التحكم
النظام يٌستخدم بالأساس لحماية المناطق الصديقة ,يوفر الحماية لمناطق الاستراتيجية و مهام الحربية يستطيع التشويش على انظمة الملاحة بمدى يصل الى 300+كلم و الحماية من صواريخ ARM مضادة للرادارات و اكتشاف طائرات الانذار المبكر بمدى يصل الى 600+كلم و تشويش على الاتصالات بمدى يصل الى 300+كلم , وأيضا يمكن دمجه في انظمة الدفاع الجوي
ادخل الصينيون مفهوم جديد في مجال الحرب الكترونية وهو استخدام
Integrated Network Electronic Warfare (INEW)

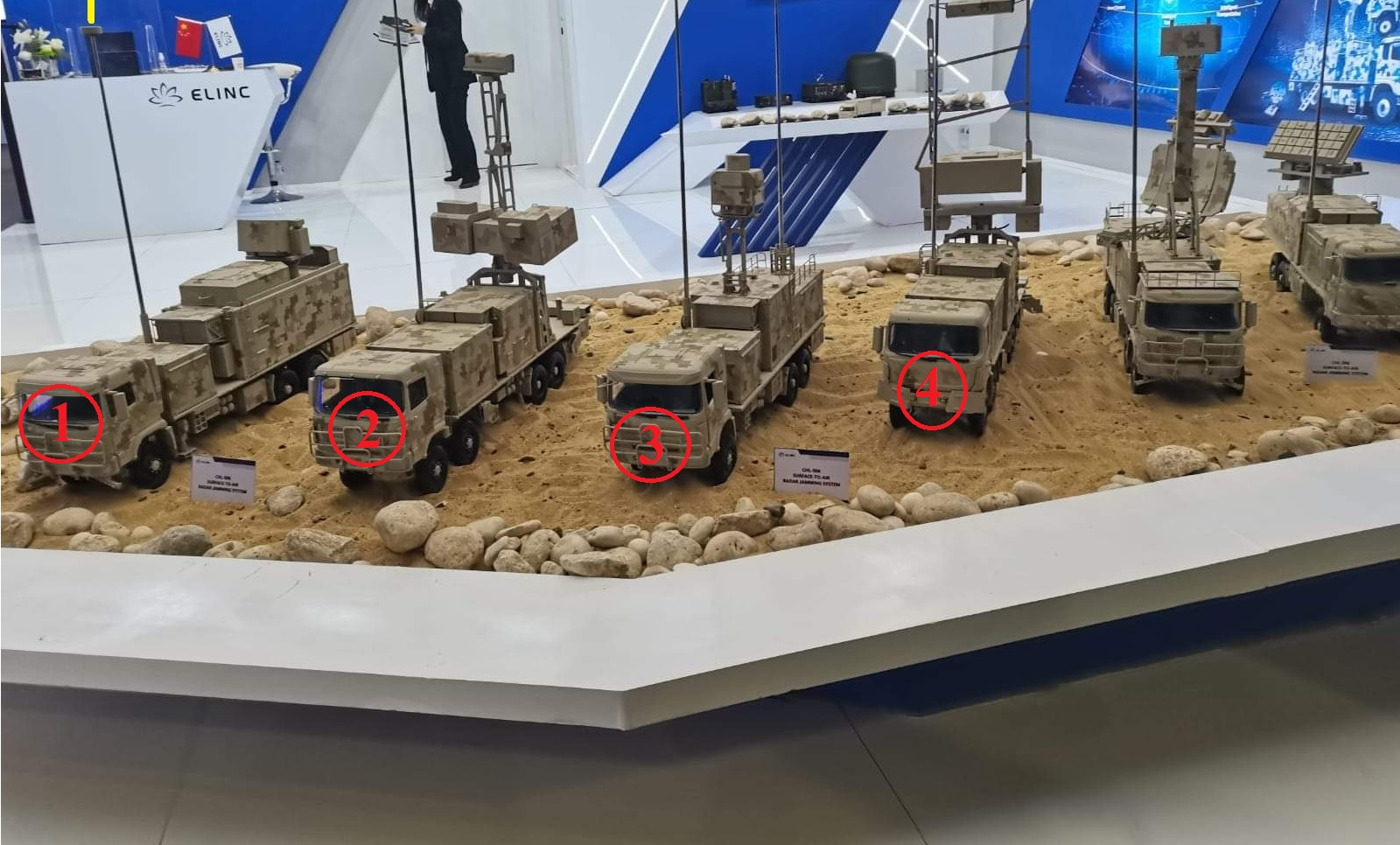

1- تستخدم المحطة الأولى للاستطلاع والتشويش على رادارات الموجات المليمترية المحمولة جواً والصواريخ . من الرادارات ذات الموجات الميليميترية رادار APG-78 LONGBOW الخاص بالمروحية الهجومية AH-64 APACHE ، أما الصواريخ المجهزة برأس راداري باحث ذو موجات ميليميترية فهناك AGM-114 HELLFIRE و قنابل القطر الصغير GBU-53/SDB-II

2-تستخدم المحطة الثانية في تشويش على جميع انواع الرادارت و انظمة الكترونية مثل AWACS و رادارات المقاتلات
MULTI FUNCTION JAMMING STATION

3-تستخدم المحطة الثالثة للاعتراض ، وتتبع مصادر إشعاع الرادار ومراقبتها لتوفير دعم استخباراتي للعمليات القتالية
وهي عبارة عن Passive Radar بمدى يصل الى 600 كلم

4-تستخدم المحطة الرابعة للإستطلاع و التشويش على رادار الإنذار المبكر البعيد المدى AEW&C، ما يقلل و يحد من قدرة كشف الرادار المعادي و تشويش بعيد المدى

5-تستخدم المحطة الخامسة لمهام استخبارات الكترونية ELINT لجمع معلومات الاستراتيجية حول رادارت و موقعهم و مهامهم و المباني "Command Post's و C4I" و اضافة لقاعدة البيانات مختلف ترددات الرادارات
ويوفر ESM (electronic support measures)

6-تستخدم المحطة السادسة في مهام التشويش بعيدة المدى الى جانب المحطة الرابعة

​

جهد مشكور استاذ

ماذا عن قدرات التصدي الالكتروني للمسيرات ؟



[باحث علمي]

جهد مشكور استاذ

ماذا عن قدرات التصدي الالكتروني للمسيرات ؟

بعد اذن اخي صاحب الموضوع، المفترض ان امكانيتها بشكل عام تسمح بالكشف والتتبع (location 2D- Direction finding approach) والاعتراض والتشويش على الدرونات بكافة انواعها سواء التجاريه او العسكريه كون مدى عمل طيفهم اقصد rf datalink للتوجيه والتحكم وتبادل المعلومات يمتد بين 0.3 -6.3 كيكاهرتز وهو جزء من مجال الطيف العامل لهكذا منظومات حرب الكترونيه تصل الى 18 كيكاهرتز ....

ولكن السوال مامدى الدقه والتاثير الفعلي بمعنى ESM , ECM, CommJam , Comint ... الخ خاصة وان المفترض بالدرونات بالتقنيه الغربيه تملك قدرات لايستهان بها من ECCM وبطرق متعدده، بإختصار ستكون لعبة ECM, ECCM و ECCCM.



[HMTD]

كون مدى عمل طيفهم اقصد rf datalink للتوجيه والتحكم وتبادل المعلومات يمتد بين 0.3 -6.3 كيكاهرتز وهو جزء من مجال الطيف العامل لهكذا منظومات حرب الكترونيه تصل الى 18 كيكاهرتز ....

CHL-906 تعمل في مجال 0.5-40GHZ



[باحث علمي]

CHL-906 تعمل في مجال 0.5-40GHZ

مشكور على المعلومه! لانه معظم منظومات الكشف السلبي تعمل لحد 18 كيكاهرتز وبعض الشركات وليس جميعها تعرض للزبون امكانيه تغطيه لحد 40 كيكاهرتز، قليل من يطلب اعلى من 18 كيكاهرتز لندرة الرادارت العامله بمديات فوق ال 18 كيكاهرتز ، احد الامثله على الرادارات القليله العامله فوق 18 كيكاهرتز هو رادار توجيه الصواريخ AN/APG-78 Longbow لمروحية الاباشي AH-64, يستعمل اشارات milimeter waves بالطيف Ka band.



[HMTD]

صياحك طرب كالعادة المنظومة تم اقتنائها وانتهى الأمر ولا نحتاج ان نأكد لك اي شيء ,, نحن ننتظر الجديد الذي سيقوم باغتصاب الطائرات حرفيا

أحلم أحلم جيدا
يوم تستيقض الى الواقع
حينها تحدث معي

التمني و احلام و صور اسلحة و الوعيد الفارغ لا نحتاجه لسد فجوة الضعف و النقص التي فينامثل البعض
نحن نتحدث بالوقائع والصور
أما احلام تركناها لكم



[Semper Supra]

أحلم أحلم جيدا
يوم تستيقض الى الواقع
حينها تحدث معي

التمني و احلام و صور اسلحة و الوعيد الفارغ لا نحتاجه لسد فجوة الضعف و النقص التي فينامثل البعض
نحن نتحدث بالوقائع والصور
أما احلام تركناها لكم



[HMTD]

مشكور على المعلومه! لانه معظم منظومات الكشف السلبي تعمل لحد 18 كيكاهرتز وبعض الشركات وليس جميعها تعرض للزبون امكانيه تغطيه لحد 40 كيكاهرتز، قليل من يطلب اعلى من 18 كيكاهرتز لندرة الرادارت العامله بمديات فوق ال 18 كيكاهرتز ، احد الامثله على الرادارات القليله العامله فوق 18 كيكاهرتز هو رادار توجيه الصواريخ AN/APG-78 Longbow لمروحية الاباشي AH-64, يستعمل اشارات milimeter waves بالطيف Ka band.

معك حق على سبيل المثال Moskva-1 تعمل حتى تردد 18Ghz
وهي جزء من منظومة 1L266E العاملة بالجيش الجزائري



[باحث علمي]

صياحك طرب كالعادة المنظومة تم اقتنائها وانتهى الأمر ولا نحتاج ان نأكد لك اي شيء ,, نحن ننتظر الجديد الذي سيقوم باغتصاب الطائرات حرفيا

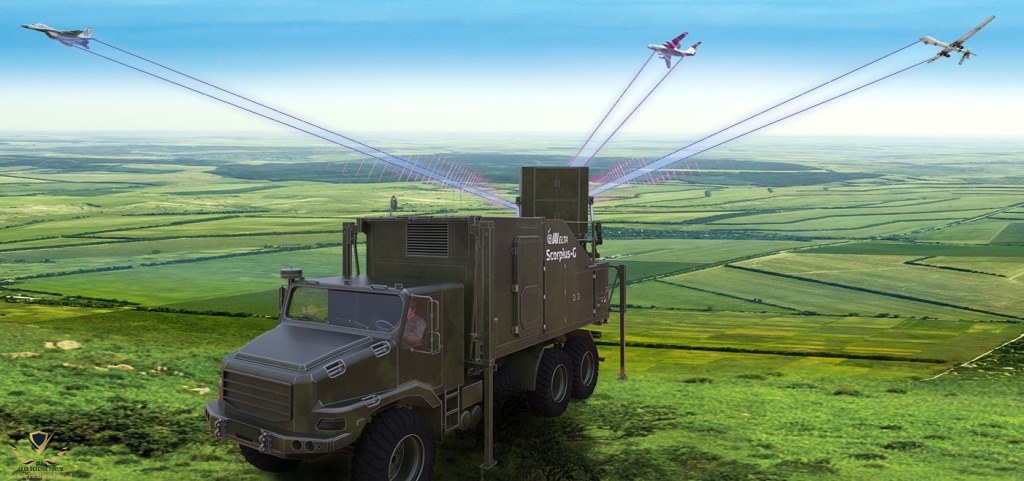

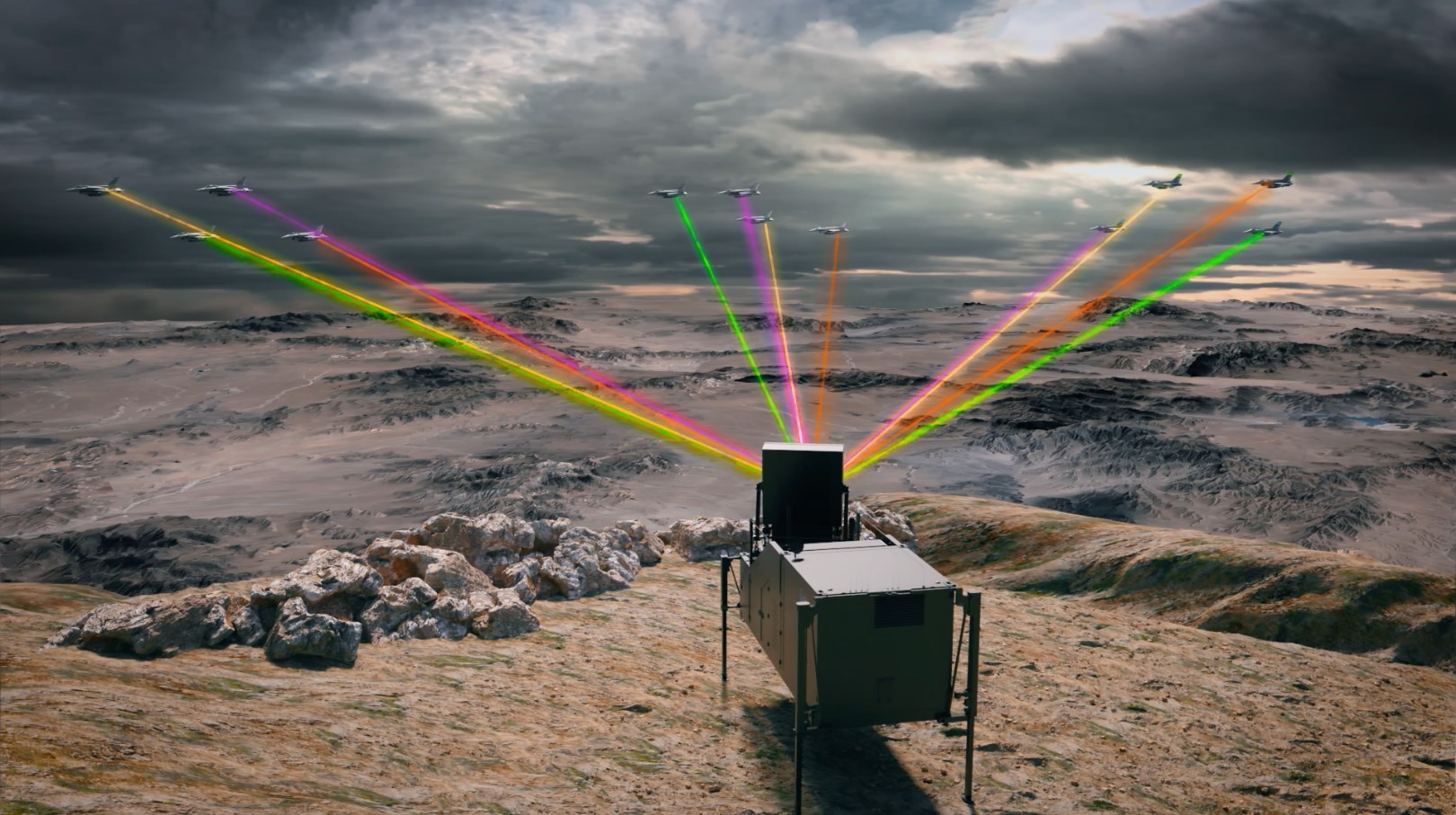

Scorpius Electronic Warfare System بنسخها البريه والبحريه والجويه نظريا والمفترض عمليا افضل من غيرها لانها تعتمد fully digital AESA بمضخمات اشاره تعتمد اشباه موصلات GaN وماتقدمه هذه التقنيات مع بعض من ميزات كثيره اهمها قوة اشعاع عاليه بحزم مركزه ضيقه very narrow beams على خلاف الطرق التناظريه او ال hybrid الاخرى.​

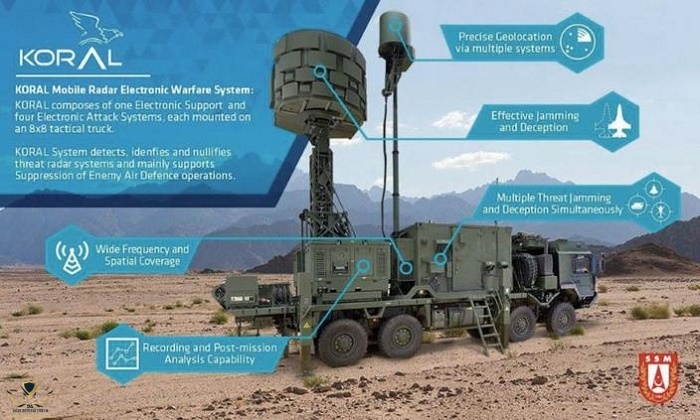

صناع الحرب الالكترونيه بدوا يتجهون لهذه التقنيات لتصنيع منظومات التشويش لما لها من ميزات كما اشرت لبعضها اعلاه، ومن ضمنها شركة edge الاماراتيه. بالاظافه الى KORAL من اسيلسان النسخه الجديده ، حسب الشركه انه سيكون الاقوى لانه يجمع كل ماذكرته اعلاه. الصوره ادناه لكورال الحالي وبانتظار النسخه الجديده منه.



[MS]

كل منظومة وماتتميز فيه
CHL-906 لا يمكن المقارنة بينها و بين ALIENT
CHL-906 تمتلك رادارت سلبية و انظمة تشويش بعيدة المدى
وانظمة ESM/ELINT و تعمل في تردد 0.5-40Ghz وتحمي من صواريخ ARM
ولديها محطة تشويش على رادارات المليمترية مثل الموجودة على أباتشي و HELLFIRE
ومدى تشويش يصل الى 300+ كلم

لو ALIENT تتوافق مع الذي ذكرته
وقتها نعم يجوز لك المقارنة

نعم وتسقط الأقمار الاصطناعية وتشوش على الصحون الطائرة ..منظومة ALINET ليس هناك أي معلومات محددة فقط معلومات بصفة عامة حتى ليس لها صورة ومايعرض في النت فقط لتقريب الصورة الا تستحي تضع الصين التي مازالت طفل في المجال وبدأت فيه البارحة فقط ند مع مدرسة الحرب الالكترونية المعترف بها عالميا
Elbit systems اذهب وقل لهم في اي منتدى عسكري اجنبي هذا الكلام ستظهر مثل المهرج منذ متى الصين تتفوق على إسرائيل في الحرب الالكترونية والتشويش اقرأ والطم قالك CHL09 هذه منظومة ولا اسم غسالة صينية



[desert falcon]

نورينكو شركة فاشلة و الشركة التي تصنع اغلب صواريخ الجيش الصيني حتى هي فاشلة

منظومات صينية المجهرية هي المنظومات التي تم تصديرها لدول مثل روندا و بنغلاديش
ولا تشغلها الصين نفسها لأنها مجرد منظومة لضحك على جيوش الفاشلة



[القائد شان كونغ الحكيم]

لن يصل احد لمستوى الجيش الجزائري في هذا القطاع عربيا



​



[HMTD]

نورينكو شركة فاشلة و الشركة التي تصنع اغلب صواريخ الجيش الصيني حتى هي فاشلة

NORINCO شركة فاشلة ؟؟؟
لهذا وصل ارباحها سنة 2021 الى 71 مليار دولار
انتم لو اشترت الجزائر من Elbit نفسها سوف تقولون انها فاشلة
الي في قلبه مرض يبقى مريض



[باحث علمي]

لا يا اخي العزيز ف KORAL اصبحت خردة لانه اقتناها المغرب هههههههه

تقديري الشخصي من خلال متابعتي للمنتديات العسكريه العالميه والتركيه فإن "النسخه الجديده" من KORAL والتي تعتمد تقنية ال GaN ستكون من بين اقوى انظمة التشويش الارضيه بالعالم وذلك لعدة اسباب تقنيه من جهه والاظافات والتطويرات التي ادخلوها نتيجة تجارب وخبرات عملياتيه اكتسبوها من تشغيل النسخه الحاليه بمعارك حقيقيه حول العالم من جهه اخرى ... إن شاء الله تكون من نصيب سلاح الحرب الالكترونيه لديكم لتكتمل المنظومة ... مع التحيه والتقدير.
