التنين الاحمر "جيش التحرير الصيني"
- بادئ الموضوع f-14d
- تاريخ البدء
- إنضم
- 16 ديسمبر 2011
- المشاركات
- 5,814
- التفاعل
- الدولة
رد: التنين الاحمر "جيش التحرير الصيني"
موضوع رائع
موضوع رائع
- إنضم
- 9 ديسمبر 2010
- المشاركات
- 11,694
- التفاعل
رد: التنين الاحمر "جيش التحرير الصيني"

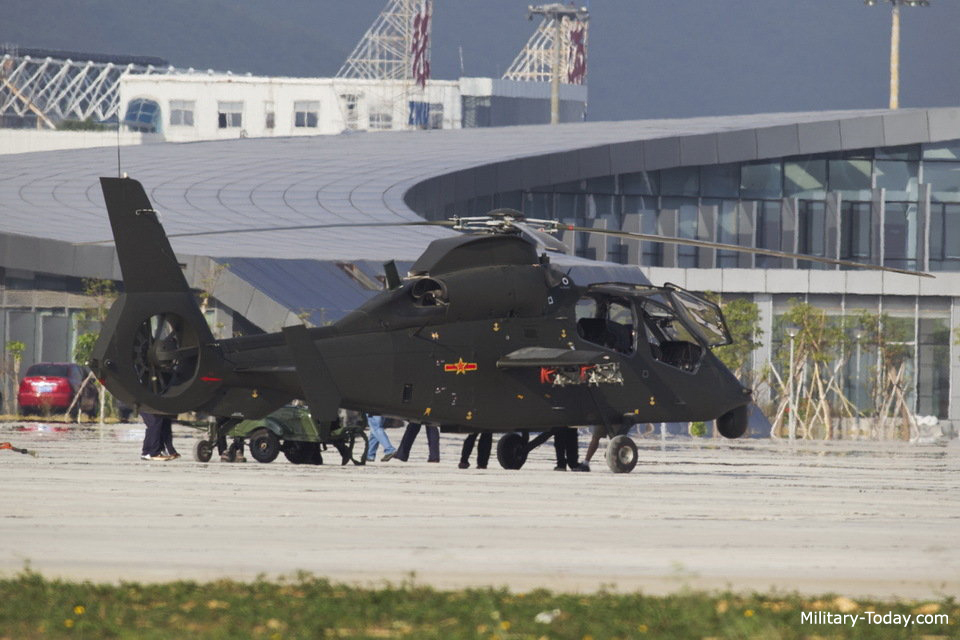

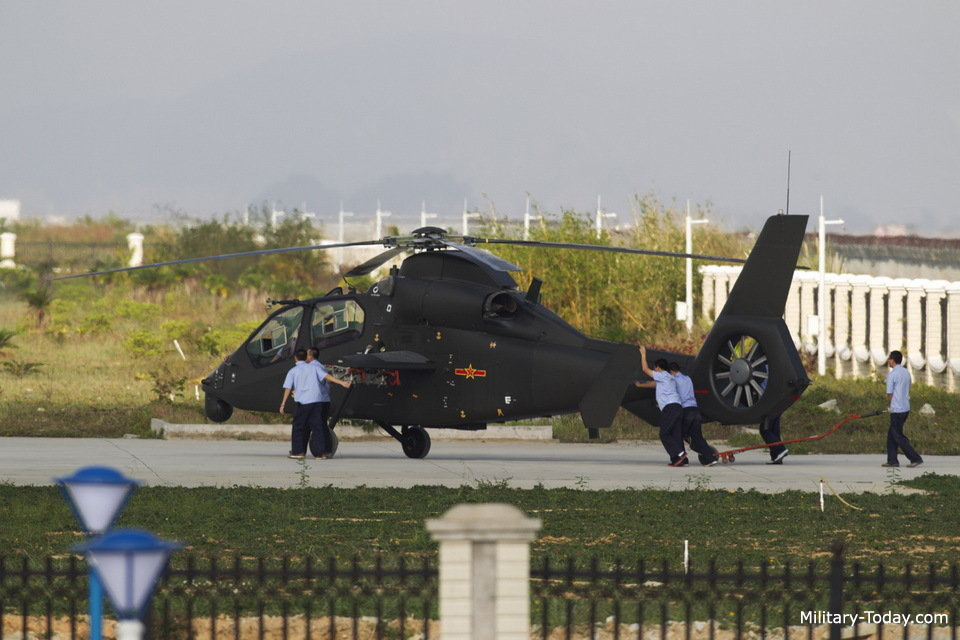

Harbin Z-19
المروحية Harbin Z-19 هي احدث مروحية بحث و استطلاع دخلت للخدمة مع جيش التحرير الصيني، و تمت تطوريها محليا عبر الشركة الصينية
Harbin ، و قامت الصين بالتحفظ على هذا البرنامج خصيصا و ابقته سريا، و هي نسخة ترادفية المقاعد من المروحية الصينية Z-9W التي
هي بالاساس نسخة مبنية تحت رخصة من المروحية الاوروبية Eurocopter AS365 Dauphin، و قامت مروحية Z-19 باول تحليق لها سنة 2011
و تم كشف النقاب عنها سنة 2012، المروحية دخلت الخدمة الفعلية في جيش الطيران الصيني و ستعمل جنبا الى جنب مع المروحية الهجومية الصينية
Z-10 الشبيهة بالاباتشي .
مروحية Z-19 تتمتع بتدريع خفيف، و مزودة بمقعدين مضادين للتحطم لطياريها، و هذه المروحية مزودة باجهزة رؤية بالاشعة الحمراء، كاميرة تلفيزونية و
جهاز تحديد مسافات ليزري في انفها.
المهمة الثانوية للطائرة Z-19 هي القيام بالمهام الهجومية، فهي مزودة بصواريخ موجهة مضادة للدبابات من نوع HJ-8 ، صواريخ موجهة مضادة
للطائرات من نوع TY-90 و قادرة على حمل بودات صواريخ غير موجهة، هذا اضافة الى حملها لمدفع رشاش عيار 23 ملم.
الطائرة قادرة على العمل في جميع الظروف الجوية، الجيدة و السيئة و كذلك قادرة على القيام بعمليات في النهار و اليل ايضا.
و هي تستخدم نفس محرك الطائرة Z-9WA الذي هو WZ-8A و الذي هو بنفسه نسخة مبنية تحت رخصة من المحرك Turbomeca Arriel .
المروحية مزودة بفنسترون يقوم بالتقليل من ضجيجها و يحقق لها درجة من الشبحية الصوتية، كما مزودة بانضمة تقوم بالتقليل
من حرارتها و حرارة المحرك مما يعطيها مناعة ضد الصواريخ الموجهة بالاشعة تحت الحمراء.
المواصفات
سنة دخول الخدمة: 2012.
الطاقم: شخصان 2.
الوزن و الابعاد:
الطول: 12 متر.
قطر المروحية الرئيسية: 11،9 متر.
الارتفاع: 4 متر.
الوزن فارغة: 2،35 طن.
الوزن باقصى حمولة: 4 طن.
المحرك و الاداء:
المحرك: 2 من نوع WZ-8A .
قوة المحرك: 848 حصان لكل محرك.
السرعة القصوى: 280 كيلومتر في الساعة.
سقف العمل: 4500 متر.
المدى: 700 كيلومتر.
التسليح:
المدفع: 1 عيار 23 ملم.
الصواريخ جو-ارض: HJ-8.
الصواريخ جو-جو:TY-90.
صواريخ غير موجة
المروحية Harbin Z-19 هي احدث مروحية بحث و استطلاع دخلت للخدمة مع جيش التحرير الصيني، و تمت تطوريها محليا عبر الشركة الصينية
Harbin ، و قامت الصين بالتحفظ على هذا البرنامج خصيصا و ابقته سريا، و هي نسخة ترادفية المقاعد من المروحية الصينية Z-9W التي
هي بالاساس نسخة مبنية تحت رخصة من المروحية الاوروبية Eurocopter AS365 Dauphin، و قامت مروحية Z-19 باول تحليق لها سنة 2011
و تم كشف النقاب عنها سنة 2012، المروحية دخلت الخدمة الفعلية في جيش الطيران الصيني و ستعمل جنبا الى جنب مع المروحية الهجومية الصينية
Z-10 الشبيهة بالاباتشي .
مروحية Z-19 تتمتع بتدريع خفيف، و مزودة بمقعدين مضادين للتحطم لطياريها، و هذه المروحية مزودة باجهزة رؤية بالاشعة الحمراء، كاميرة تلفيزونية و
جهاز تحديد مسافات ليزري في انفها.
المهمة الثانوية للطائرة Z-19 هي القيام بالمهام الهجومية، فهي مزودة بصواريخ موجهة مضادة للدبابات من نوع HJ-8 ، صواريخ موجهة مضادة
للطائرات من نوع TY-90 و قادرة على حمل بودات صواريخ غير موجهة، هذا اضافة الى حملها لمدفع رشاش عيار 23 ملم.
الطائرة قادرة على العمل في جميع الظروف الجوية، الجيدة و السيئة و كذلك قادرة على القيام بعمليات في النهار و اليل ايضا.
و هي تستخدم نفس محرك الطائرة Z-9WA الذي هو WZ-8A و الذي هو بنفسه نسخة مبنية تحت رخصة من المحرك Turbomeca Arriel .
المروحية مزودة بفنسترون يقوم بالتقليل من ضجيجها و يحقق لها درجة من الشبحية الصوتية، كما مزودة بانضمة تقوم بالتقليل
من حرارتها و حرارة المحرك مما يعطيها مناعة ضد الصواريخ الموجهة بالاشعة تحت الحمراء.
المواصفات
سنة دخول الخدمة: 2012.
الطاقم: شخصان 2.
الوزن و الابعاد:
الطول: 12 متر.
قطر المروحية الرئيسية: 11،9 متر.
الارتفاع: 4 متر.
الوزن فارغة: 2،35 طن.
الوزن باقصى حمولة: 4 طن.
المحرك و الاداء:
المحرك: 2 من نوع WZ-8A .
قوة المحرك: 848 حصان لكل محرك.
السرعة القصوى: 280 كيلومتر في الساعة.
سقف العمل: 4500 متر.
المدى: 700 كيلومتر.
التسليح:
المدفع: 1 عيار 23 ملم.
الصواريخ جو-ارض: HJ-8.
الصواريخ جو-جو:TY-90.
صواريخ غير موجة
- إنضم
- 9 ديسمبر 2010
- المشاركات
- 11,694
- التفاعل
رد: التنين الاحمر "جيش التحرير الصيني"
f 7
f 6
J-11
Su-30
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
f 6
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
J-11
Su-30
- إنضم
- 9 ديسمبر 2010
- المشاركات
- 11,694
- التفاعل
رد: التنين الاحمر "جيش التحرير الصيني"
J-8
J-11
J-15
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
J-11
J-15
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 9 ديسمبر 2010
- المشاركات
- 11,694
- التفاعل
رد: التنين الاحمر "جيش التحرير الصيني"

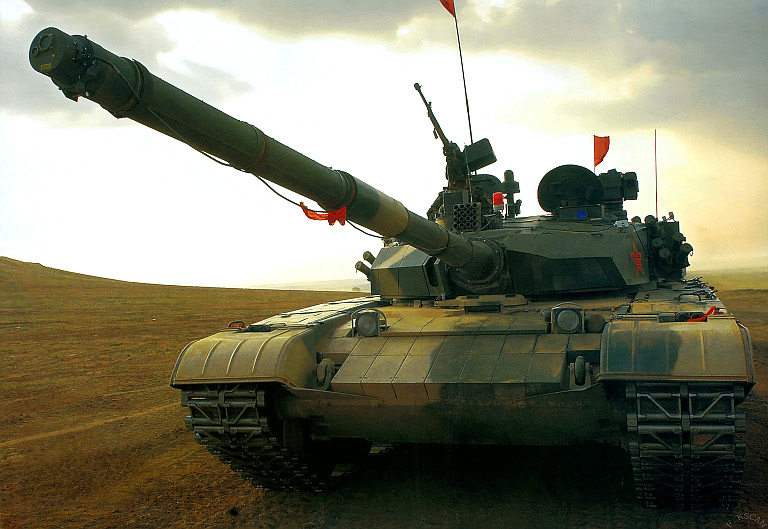

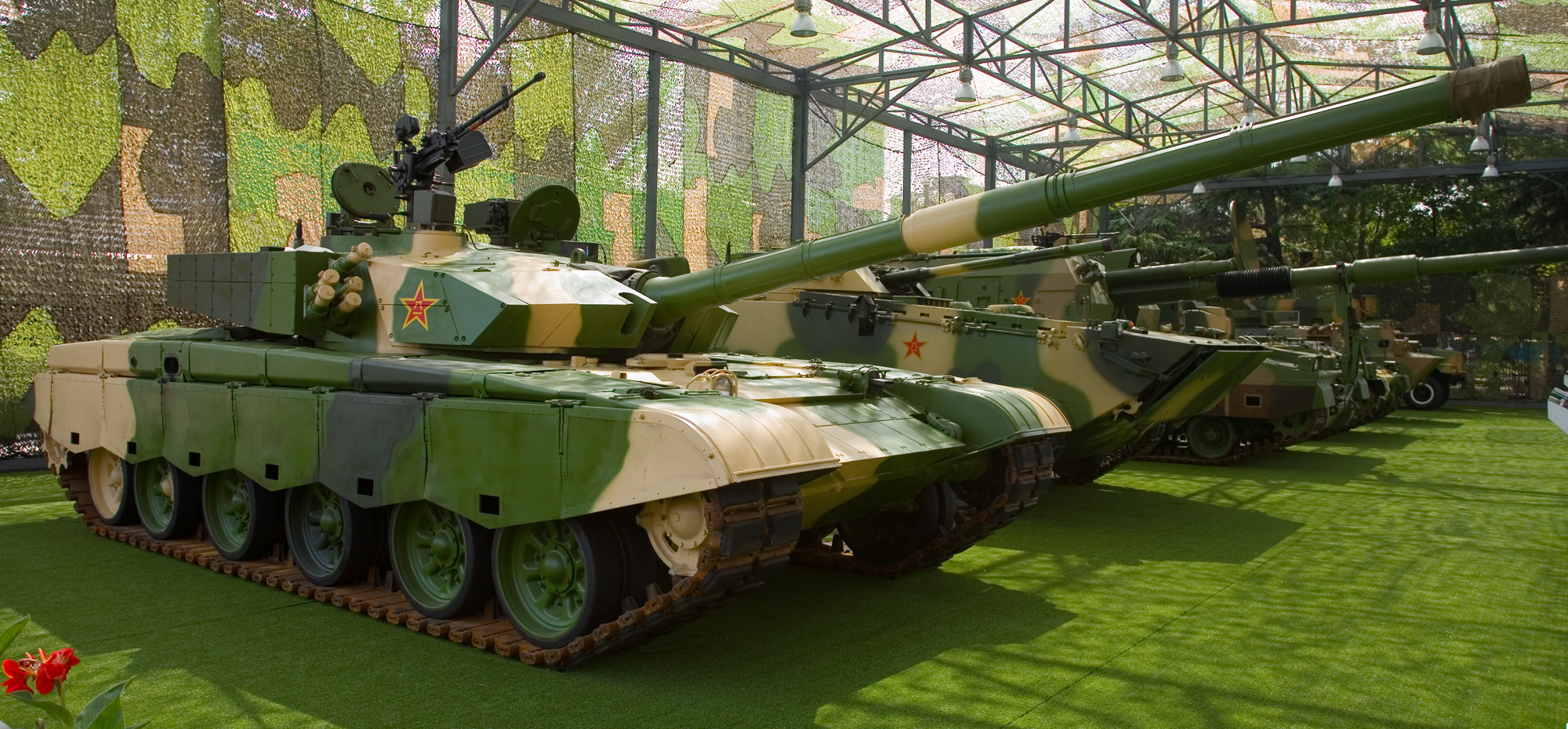

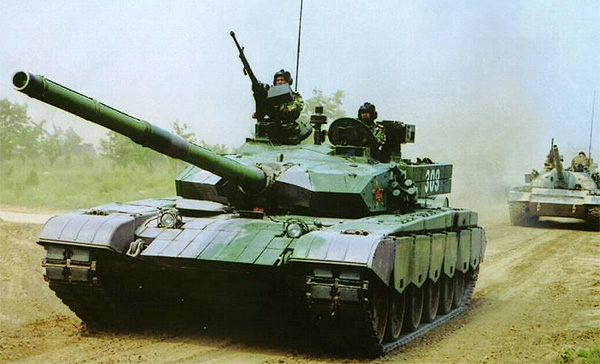

الدبابة الصنية Type-99
دبابة قتال رئسية
الانشاء
اتاخذت الحكومة الصينية قرار بتطوير داباباتها والعمل على نماذج جديدة بعد مشروع تايب 98 اتاخذت الحكومة قرار بانشاء دبابة قتال تفوق قدرات L-2 الالمانية و الابرامز الامريكية
كانت مشروع تايب99 تطوير ل_ تايب 98 من ناحية زيادة الدروع وتطوير البرج وقوة حصان 1500 حصان ومحرك ديزل واعادة تصميم فى بعد الاجزاء لم تدخل الخدمة باعداد كبيرة بسبب سعرها الغالى الذى يقدر بحوالى 16 كليون يوان (2مليون دولار امريكى )
نوع 99A1
تايب 99A1 هو أحدث إصدار في خدمة جيش التحرير الشعبى الصينى في حين أن البديل الأكثر تقدما في نوع 99A2 لا يزال قيد التجارب المختلفة ولم يجعل لموكب العيد الوطني في عام 2009. في حين أن النوع في وقت سابق 99 التي دخلت الخدمة قبل عدة سنوات كان الحزم الدروع الإضافية على برج الأصلي 98 نوع وهيكل الشيسه، ونوع 99A1 ديه قمته برج إعادة تشكيل، وبعد ان سنام على رأس البرج لإزالتها عن طريق سمك ذلك. وهذا قد يكون نتيجة لتغيير ارتفاع البرج نفسه لتحسين المزيد من الحماية أو أكثر من مساحة لقائد الدبابة والمدفعي. تفاصيل أخرى مميزة هي الحزم الدروع على الجبهة وعلى جانبيها، ووجهت لوحات ERA. ويمكن أيضا للنوع 99A1 تلقت ترقيات مزيد من حيث استهداف أجهزة الكمبيوتر
التسليح والانظمة الالكترونية
مدفع عيار 120ملم قادر على اطلاق 4 قذائف فى دقيقة ذخائر مضادة للدروع من نوع APFSDS )، HEAT و قذائف HE-FRAG. الموجهة بالليزر
بينما تمتلك نظام اتصال من نوع VHF-2000 , و نظام ملاحة على راس البرج من نوع
GPS 9602 وانظمة رؤية ليلة
دبابة قتال رئسية
الانشاء
اتاخذت الحكومة الصينية قرار بتطوير داباباتها والعمل على نماذج جديدة بعد مشروع تايب 98 اتاخذت الحكومة قرار بانشاء دبابة قتال تفوق قدرات L-2 الالمانية و الابرامز الامريكية
كانت مشروع تايب99 تطوير ل_ تايب 98 من ناحية زيادة الدروع وتطوير البرج وقوة حصان 1500 حصان ومحرك ديزل واعادة تصميم فى بعد الاجزاء لم تدخل الخدمة باعداد كبيرة بسبب سعرها الغالى الذى يقدر بحوالى 16 كليون يوان (2مليون دولار امريكى )
نوع 99A1
تايب 99A1 هو أحدث إصدار في خدمة جيش التحرير الشعبى الصينى في حين أن البديل الأكثر تقدما في نوع 99A2 لا يزال قيد التجارب المختلفة ولم يجعل لموكب العيد الوطني في عام 2009. في حين أن النوع في وقت سابق 99 التي دخلت الخدمة قبل عدة سنوات كان الحزم الدروع الإضافية على برج الأصلي 98 نوع وهيكل الشيسه، ونوع 99A1 ديه قمته برج إعادة تشكيل، وبعد ان سنام على رأس البرج لإزالتها عن طريق سمك ذلك. وهذا قد يكون نتيجة لتغيير ارتفاع البرج نفسه لتحسين المزيد من الحماية أو أكثر من مساحة لقائد الدبابة والمدفعي. تفاصيل أخرى مميزة هي الحزم الدروع على الجبهة وعلى جانبيها، ووجهت لوحات ERA. ويمكن أيضا للنوع 99A1 تلقت ترقيات مزيد من حيث استهداف أجهزة الكمبيوتر
التسليح والانظمة الالكترونية
مدفع عيار 120ملم قادر على اطلاق 4 قذائف فى دقيقة ذخائر مضادة للدروع من نوع APFSDS )، HEAT و قذائف HE-FRAG. الموجهة بالليزر
بينما تمتلك نظام اتصال من نوع VHF-2000 , و نظام ملاحة على راس البرج من نوع
GPS 9602 وانظمة رؤية ليلة
التعديل الأخير:
- إنضم
- 9 ديسمبر 2010
- المشاركات
- 11,694
- التفاعل
رد: التنين الاحمر "جيش التحرير الصيني"
PLZ-45 Self Propelled Howitzer الصيني
المواصفات
الوزن 33 طنا
طول 10،52 م (34 قدم 6 في)
عرض 3.3 متر (10 قدم 10 في)
ارتفاع 3.52 متر (11 قدم 7 في) مع AAMG
طاقم 5
يعتبره الكثير انه الافضل فى العالم
- يتميز المدفع باحتوائه على الاتي :
- رادار تحديد اهداف وتصحيح مسار النيران
- رادار اخر للارصاد الجوية لتحديد افضل الظروف الجوية المساعدة لاطلاق النيران الدقيق
- كمبيوتر مهام ونظام GPS ونظام كهروبصري للكشف الليلي والنهاري.
- يستطيع المدفع ان يطلق القذائف عيار 155 ملم شديدة الانفجار والقذائف ذات المدى الموسع Extended Range Projectiles بالاضافة للقذائف الخارقة للتحصينات وأيضا والاهم القذائف الصينية المطورة والمزودة بتوجيه اشعة الليزر SALH Semi-Active Laser Homing والملاحة بالقصور الذاتي INS Inertial Navigation System والتي تستطيع ان تصيب الهدف من اول مرة بمدى 3 – 20 كلم.
- يصل اقصى مدى للمدفع الى 50 كلم واقصى معدل اطلاق الى 4 – 5 قذائف/دقيقة
المواصفات
الوزن 33 طنا
طول 10،52 م (34 قدم 6 في)
عرض 3.3 متر (10 قدم 10 في)
ارتفاع 3.52 متر (11 قدم 7 في) مع AAMG
طاقم 5
يعتبره الكثير انه الافضل فى العالم
- يتميز المدفع باحتوائه على الاتي :
- رادار تحديد اهداف وتصحيح مسار النيران
- رادار اخر للارصاد الجوية لتحديد افضل الظروف الجوية المساعدة لاطلاق النيران الدقيق
- كمبيوتر مهام ونظام GPS ونظام كهروبصري للكشف الليلي والنهاري.
- يستطيع المدفع ان يطلق القذائف عيار 155 ملم شديدة الانفجار والقذائف ذات المدى الموسع Extended Range Projectiles بالاضافة للقذائف الخارقة للتحصينات وأيضا والاهم القذائف الصينية المطورة والمزودة بتوجيه اشعة الليزر SALH Semi-Active Laser Homing والملاحة بالقصور الذاتي INS Inertial Navigation System والتي تستطيع ان تصيب الهدف من اول مرة بمدى 3 – 20 كلم.
- يصل اقصى مدى للمدفع الى 50 كلم واقصى معدل اطلاق الى 4 – 5 قذائف/دقيقة
