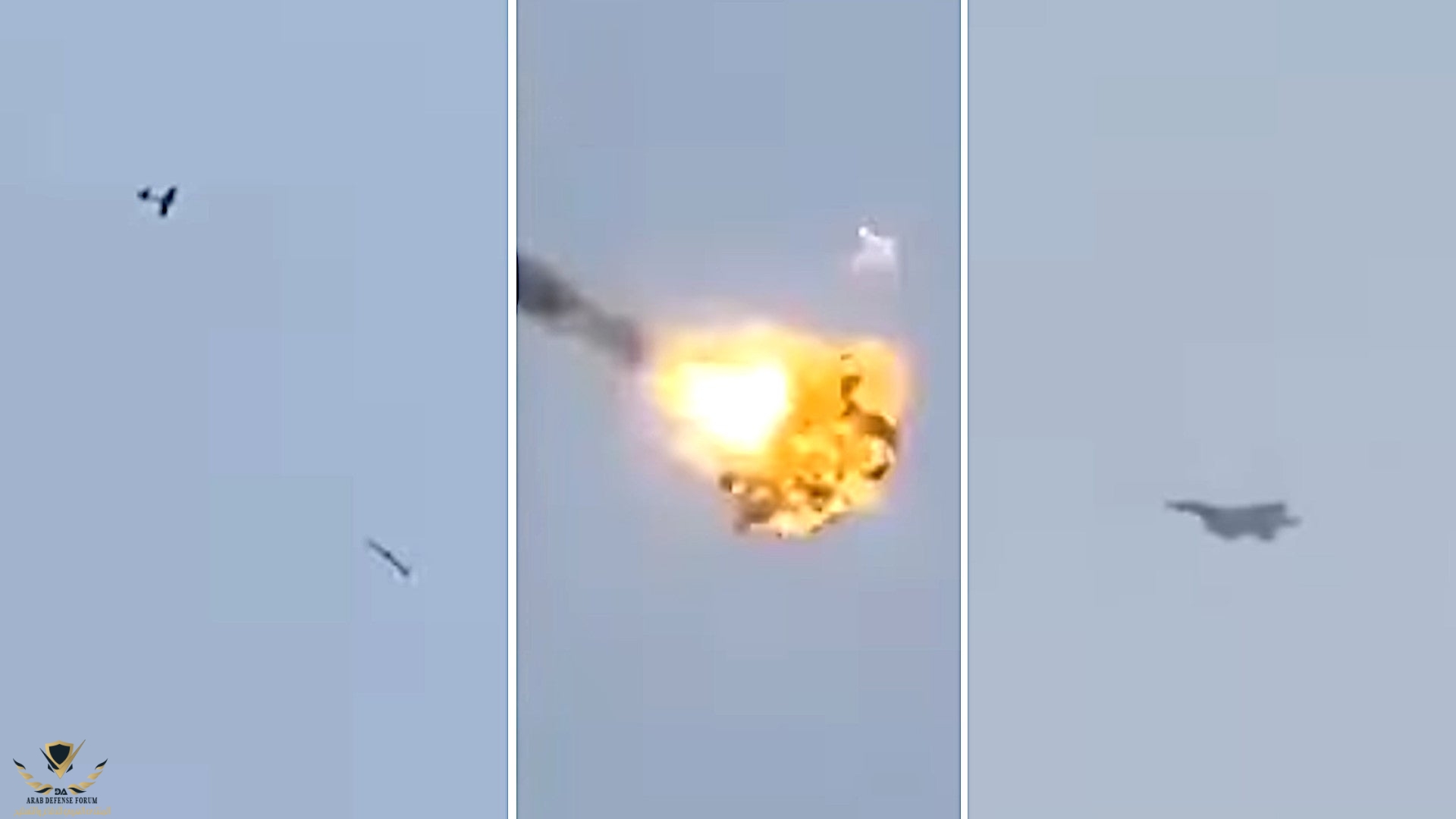

بالفيديو : اعتراض درون انتحاري

[boys-speed]

هو بشحمه ولحمه

مشاهدة المرفق 369719

فيوز تقاربي
رأس متشظي
إطباق ليزر

الاخوة الكرام اذا كانت بصمة الهدف الحرارية صغيرة فإن البصمة الرادارية أصغر
لذلك يتعذر أن يكون هذا الصاروخ امرام راداري الأطباق

ليه ما اطبق عليه ليزري كنت بكتب لك استفسر لك فيها



[الادميرال كيزارو الغامدي]

طيب ليه مايقدم الدفاع الجوي منظومات المحمولة على الاكتاف لمناطق الامامية في مناطق الخانقه مثل علب ظهران الجنوب و على شريط الحدود

تحلق ارتفاع منخفض و يمكن استهدافها لو كان في فولكان ممكن يسقطها او مقذوف مضاد لطيران

عشان يبيعوها ثاني يوم



[الادميرال كيزارو الغامدي]

تمتلك السعودية الألاف من صواريخ الـ جو - جو ! رغم ذلك اتفق معك
ولكن ماذا لو وصل الدرون لهدفه وضرب منشآة مهمة تساوي قيمتها المليارات
او أصاب مدنيين ارواحهم لا تُقدر بثمن ؟
​

طيب كيف تم الأطباق على الدرون بأي طريقة هل حراري أو ليزر؟

طيب ليه الرادار إلى اطبق على الهدف ما يسوون منه نوع ارضي؟



[صقر القاتل]

عشان يبيعوها ثاني يوم

من يبيع ؟ و يبيع ايش



[Hero of Chaos]

الصاروخ المستخدم في الفيديو غالبا aim-9L عندنا مخزون منه بالالاف وكان في افكار لتحويله لاستخدامه في قصف اهداف ارضية خفيفة للاستفادة من المخزون بس الان وجدنا له وظيفة

هو بشحمه ولحمه

مشاهدة المرفق 369719

فيوز تقاربي
رأس متشظي
إطباق ليزر

الاخوة الكرام اذا كانت بصمة الهدف الحرارية صغيرة فإن البصمة الرادارية أصغر
لذلك يتعذر أن يكون هذا الصاروخ امرام راداري الأطباق

يا اخوان ماهو بصحيح انه AIM-9L هذا AIM-120 AMRAAM برغم ان جودة المقطع ماهي كافية خصوصا مع التقريب لكن نقدر نميز من خلال ال Wing الجنيحات في وسط الصاروخ و من خلال Fins او الزعانف في مؤخرة الصاروخ

نلاحظ بالصورة ان ال Wings في منتصف البدن تقريبا و توجد جنيحات صغيرة في مؤخرة الصاروخ ( اقرب للمثلث ) وهذا كله يتوافق مع تصميم ال AMRAAM

اما ال AIM-9L فله تصميم مميز يسهل عملية تمييزه بسهولة من ال AMRAAM

لاحظوا ان AIM-9L يفتقر للاجنحة في وسط بدن الصاروخ على عكس ماظهر بالمقطع ويملك اجنحة في مقدمة الصاروخ وهذا لم يظهر في الصورة .. نقطة اخرى كذلك حتى ال Fins لدى ال AIM-9L فحجمعها ضخم و ذات تصميم رباعي


بخصوص ال Proximity fuze فهو متوفر كذلك في ال AMRAAM و AIM-7 و AIM-9 فماهو دليل بحد ذاته على نوع الصاروخ ...



عودة لمسألة الاطباق وانه يتعذر الاغلاق عليه الاغلاق الراداري .. انا اختلف مع الاخ نمر ...

يمكن الاغلاق على اهداف صغيرة الحجم و ذات RCS منخفض.. المسألة تحتاج رادار قوي و Target Size Function يسمح برصد هذه الاهداف...

الطائرة ماقدرت اعينها لكن في حالة كانت F-15SA او F-15SR فهي تملك رادار AESA حديث ومن افضل الرادارات للقيام بالرصد

ومنطقيا الرصد بالرادار عملي اكثر ويمسح مساحات اكبر .. عكس لما تعتمد على صاروخ AIM-9L بحيث تحاول تبحث بباحثته المتقادم الي يغطي لك منطقة جدا صغيرة ويتأثر بابسط العوامل مثل ال Ground Clutter و حتى اشعة الشمس!




شخصيا انا اشوف ان RSAF لابد تحافظ على مخزونها من AMRAAM وتستهلك AIM-7 عندنا منه الالاف الصواريخ كذلك الاجيال القديمة من AIM-9 ولكن هنا راح يكون فيه صعوبة بالاغلاق لكن عموما حمولة من من AIM-7 و AIM-9L/M راح تكون خيار كافي



[Jabbber]

كل التوفيق لسلاح الجو السعودي

لو كان يتم استعمال كم طلقه لانه الدرون كان قريب كفايه وفي منطقه نائيه



[boys-speed]

يا اخوان ماهو بصحيح انه AIM-9L هذا AIM-120 AMRAAM برغم ان جودة المقطع ماهي كافية خصوصا مع التقريب لكن نقدر نميز من خلال ال Wing الجنيحات في وسط الصاروخ و من خلال Fins او الزعانف في مؤخرة الصاروخ

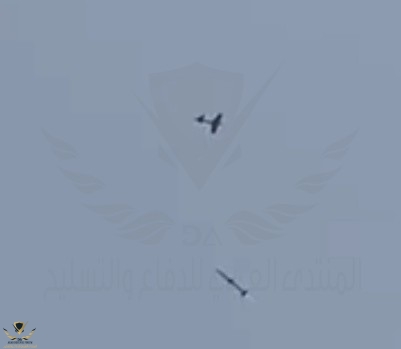

مشاهدة المرفق 369798

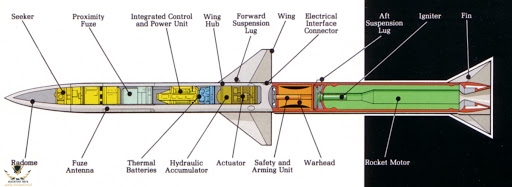

نلاحظ بالصورة ان ال Wings في منتصف البدن تقريبا و توجد جنيحات صغيرة في مؤخرة الصاروخ ( اقرب للمثلث ) وهذا كله يتوافق مع تصميم ال AMRAAM


مشاهدة المرفق 369799

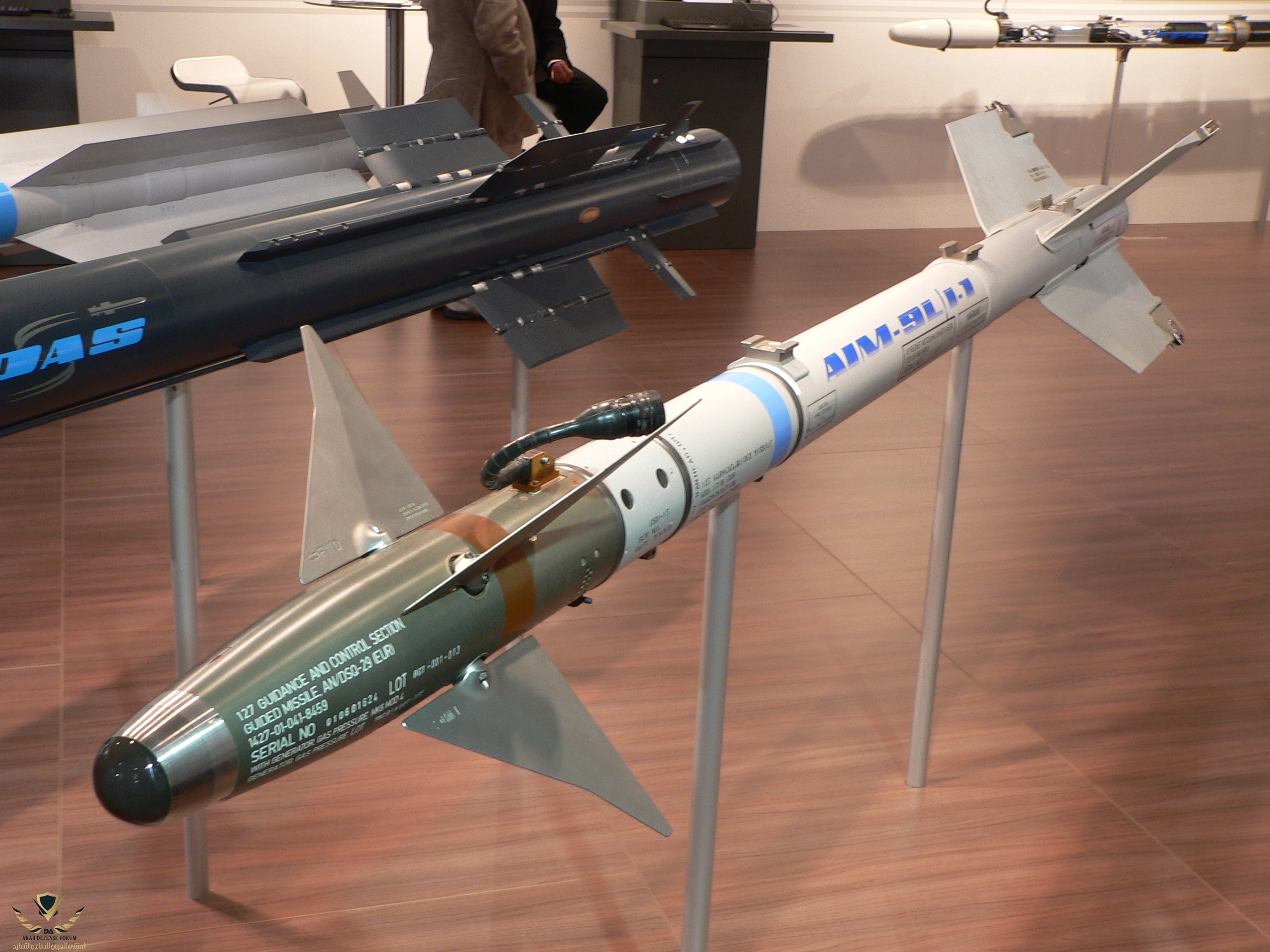

اما ال AIM-9L فله تصميم مميز يسهل عملية تمييزه بسهولة من ال AMRAAM

مشاهدة المرفق 369800


لاحظوا ان AIM-9L يفتقر للاجنحة في وسط بدن الصاروخ على عكس ماظهر بالمقطع ويملك اجنحة في مقدمة الصاروخ وهذا لم يظهر في الصورة .. نقطة اخرى كذلك حتى ال Fins لدى ال AIM-9L فحجمعها ضخم و ذات تصميم رباعي


بخصوص ال Proximity fuze فهو متوفر كذلك في ال AMRAAM و AIM-7 و AIM-9 فماهو دليل بحد ذاته على نوع الصاروخ ...



عودة لمسألة الاطباق وانه يتعذر الاغلاق عليه الاغلاق الراداري .. انا اختلف مع الاخ نمر ...

يمكن الاغلاق على اهداف صغيرة الحجم و ذات RCS منخفض.. المسألة تحتاج رادار قوي و Target Size Function يسمح برصد هذه الاهداف...

الطائرة ماقدرت اعينها لكن في حالة كانت F-15SA او F-15SR فهي تملك رادار AESA حديث ومن افضل الرادارات للقيام بالرصد

ومنطقيا الرصد بالرادار عملي اكثر ويمسح مساحات اكبر .. عكس لما تعتمد على صاروخ AIM-9L بحيث تحاول تبحث بباحثته المتقادم الي يغطي لك منطقة جدا صغيرة ويتأثر بابسط العوامل مثل ال Ground Clutter و حتى اشعة الشمس!




شخصيا انا اشوف ان RSAF لابد تحافظ على مخزونها من AMRAAM وتستهلك AIM-7 عندنا منه الالاف الصواريخ كذلك الاجيال القديمة من AIM-9 ولكن هنا راح يكون فيه صعوبة بالاغلاق لكن عموما حمولة من من AIM-7 و AIM-9L/M راح تكون خيار كافي

طيب هل يمكن الاطباق ليزري

وهل زاوية تتبع الطائره لدرون تاثر على الاطباق

امر اخر لو تم الاطباق على الدرون بالرشاش هل صعبه مثلا بالنزول من فوق الى تحت لانا اتوقع صعود صعبه لانخفاض الدرون



[boys-speed]

هناك امر اخر شفتو كيف الدرون منخفض جدا



[Hero of Chaos]

طيب هل يمكن الاطباق ليزري

وهل زاوية تتبع الطائره لدرون تاثر على الاطباق

امر اخر لو تم الاطباق على الدرون بالرشاش هل صعبه مثلا بالنزول من فوق الى تحت لانا اتوقع صعود صعبه لانخفاض الدرون

الـ AMRAAM لايمكن توجيهه بالليزر ... الي تقدر تسويه انك تعطي الامرام موقع الهدف الدقيق باضاءته بالرادار الي يسمى بالاغلاق الراداري Hard Lock بنمط Single Target Track لين يشغل باحثه

او تخلي الرادار يعطي الصاروخ موقع الهدف تقريبي ويعطيه تحديث للهدف بنمط Track While Scan لين يدخل الصاروخ في نطاق Uncertainty Volume ويشغل باحثه ويبدأ بالبحث في هذا النطاق عن الهدف .. يلقى الهدف ويغلق باحث الصاروخ عليه
نفس الشيء ممكن يحصل بالـ Sniper XR و IRST ويسمى بالـ Soft Lock



[نمر]

يا اخوان ماهو بصحيح انه AIM-9L هذا AIM-120 AMRAAM برغم ان جودة المقطع ماهي كافية خصوصا مع التقريب لكن نقدر نميز من خلال ال Wing الجنيحات في وسط الصاروخ و من خلال Fins او الزعانف في مؤخرة الصاروخ


مشاهدة المرفق 369798

نلاحظ بالصورة ان ال Wings في منتصف البدن تقريبا و توجد جنيحات صغيرة في مؤخرة الصاروخ ( اقرب للمثلث ) وهذا كله يتوافق مع تصميم ال AMRAAM


مشاهدة المرفق 369799


اما ال AIM-9L فله تصميم مميز يسهل عملية تمييزه بسهولة من ال AMRAAM

مشاهدة المرفق 369800


لاحظوا ان AIM-9L يفتقر للاجنحة في وسط بدن الصاروخ على عكس ماظهر بالمقطع ويملك اجنحة في مقدمة الصاروخ وهذا لم يظهر في الصورة .. نقطة اخرى كذلك حتى ال Fins لدى ال AIM-9L فحجمعها ضخم و ذات تصميم رباعي


بخصوص ال Proximity fuze فهو متوفر كذلك في ال AMRAAM و AIM-7 و AIM-9 فماهو دليل بحد ذاته على نوع الصاروخ ...



عودة لمسألة الاطباق وانه يتعذر الاغلاق عليه الاغلاق الراداري .. انا اختلف مع الاخ نمر ...

يمكن الاغلاق على اهداف صغيرة الحجم و ذات RCS منخفض.. المسألة تحتاج رادار قوي و Target Size Function يسمح برصد هذه الاهداف...

الطائرة ماقدرت اعينها لكن في حالة كانت F-15SA او F-15SR فهي تملك رادار AESA حديث ومن افضل الرادارات للقيام بالرصد

ومنطقيا الرصد بالرادار عملي اكثر ويمسح مساحات اكبر .. عكس لما تعتمد على صاروخ AIM-9L بحيث تحاول تبحث بباحثته المتقادم الي يغطي لك منطقة جدا صغيرة ويتأثر بابسط العوامل مثل ال Ground Clutter و حتى اشعة الشمس!




شخصيا انا اشوف ان RSAF لابد تحافظ على مخزونها من AMRAAM وتستهلك AIM-7 عندنا منه الالاف الصواريخ كذلك الاجيال القديمة من AIM-9 ولكن هنا راح يكون فيه صعوبة بالاغلاق لكن عموما حمولة من من AIM-7 و AIM-9L/M راح تكون خيار كافي

حياك الله اخي الكريم
كلامك لا شك يحمل واجهه من حيث الاستدلال بالشكل ولكن الصورة فعليا دقتها قد تخدع
ولكن .. شخصيا لا اعتقد انه امرام
فهذا الدورن بهذا الحجم لن يظهر في شاشة الرادار
والاهم الاشتباك لم يكن بقطع مسار الصاروخ كما يحدث دوما في الصواريخ الموجهه راداريا

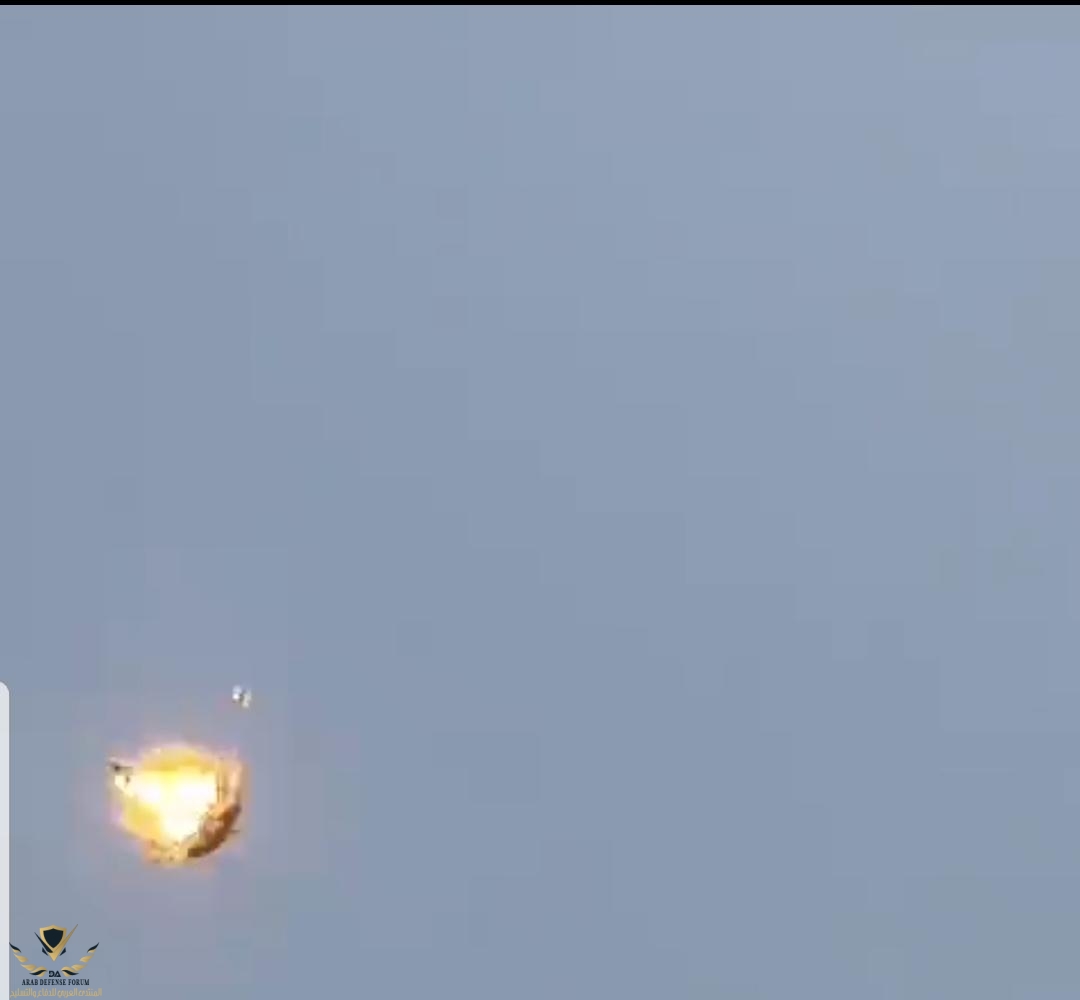

اتخذ الصاروخ مسار موازي تحت الدرون وانفجر قربها بفيوز تقاربي ورأس متشظي ادى لاصابتها

لاحظ الصوره اعلاه الصاروخ انفجر تحت الدرون

ونقطة أخرى في غاية الأهمية لو امكن رصد هذا الدرون راداريا ما وصل إلي فوق رؤوس القوات كان ضرب من الدفاع الجوي قبل أن يدخل أجواء السعودية



[Khalidsh]

ما شاء الله
دخول سينمائي للإيجل



[MaD]

شخصيا انا اشوف ان RSAF لابد تحافظ على مخزونها من AMRAAM وتستهلك AIM-7 عندنا منه الالاف الصواريخ كذلك الاجيال القديمة من AIM-9 ولكن هنا راح يكون فيه صعوبة بالاغلاق لكن عموما حمولة من من AIM-7 و AIM-9L/M راح تكون خيار كافي

اوافقك الرأى فيما قلته ...
لذلك ساسالك سؤال اخر قد يبدو غير منطقى ...

لماذا لا يكون الصاروخ هو صاروخ aim7 و ليس amramm?



[Khalidsh]

هذه مسيرات استطلاعية.

هل يوجد سلاح جو تعامل مع درونات انتحارية صغيرة الحجم من قبل؟



[Flanker2000]

هذه مسيرات استطلاعية.

هل يوجد سلاح جو تعامل مع درونات انتحارية صغيرة الحجم من قبل؟

التي في الفيديو الاول
ليس استطلاعية
بل ابابيل تي والفيديو قديم منذ حوالي 14 سنة



[Khalidsh]

التي في الفيديو الاول
ليس استطلاعية
بل ابابيل تي والفيديو قديم منذ حوالي 14 سنة

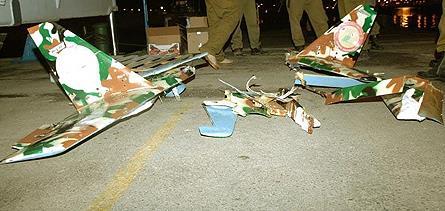

مشاهدة المرفق 370456

صحيح،
بعد بحث سريع في المواقع الاجنبية وجدت هذا الخبر عن الحادثة:

Iranian-made Ababil-T Hezbollah UAV shot down by Israeli fighter in Lebanon crisis

Debris indicates intercepted vehicle was modified HESA Ababil-T twin-tail vehicle

www.flightglobal.com

غالباً النسخة التي اسقطها الصهاينة هي النسخة الاستطلاعية حسب ما يتوقعوا بالتقرير، لكن هذا لا ينفي انها ممكن ان يتم يتحويلها الى انتحارية، كما يحدث مع الحوثي تحت مسمى قاصف-١.
